产品介绍
球磨机的衬板国内高锰钢逐步被中合金钢衬板代替，但随着中合金钢衬板在球磨机衬板中的不断应用，已经逐步替代了锰钢及其它衬板成为市场发展主流。筒体衬板除保护筒体外，还对研磨体的运动规律有影响，为适应各种不同工作状态（粉碎或细磨）的要求，衬板的形状的材料也不同。当以粉碎为主时，要求衬板对研磨体的推举能力较强，同时衬板应具有良好的抗冲击性能，当以细磨为主时，衬板的突出就比较小，对研磨体的推举作用就弱，冲击较小，而研磨作用较强。要求衬板具有良好的耐磨性能。
配件特点

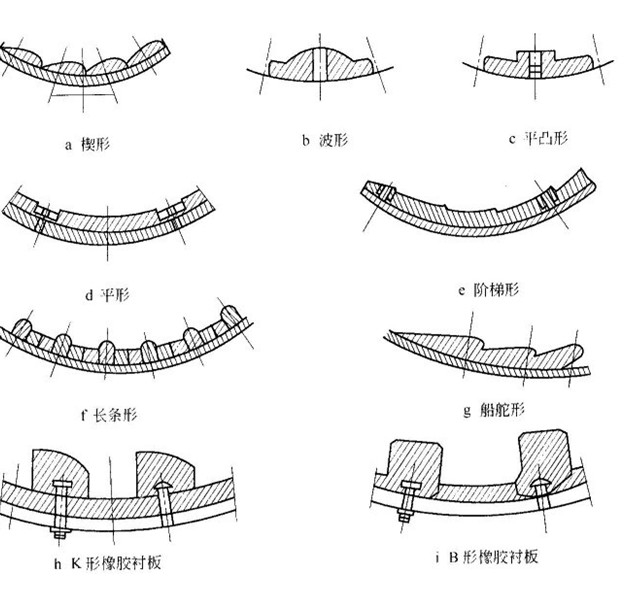

球磨机衬板主要起到保护起锚机内壁的作用，把球磨机衬板做成不同的形状可以改善球磨机的粉磨效果，提高球磨机的工作效率。
1、平整型球磨机衬板，表面平整，适合安装于细磨仓。
2、压条型球磨机衬板，适用于粗磨仓，适用于转速低的球磨机。
3、阶梯型球磨机衬板，阶梯衬板优于压条衬板,适合安装在粗磨仓。
4、小波纹衬板波峰和节距都小，适于细磨仓和煤磨。5、端盖衬板装在磨头端盖或筒体端盖上，以保护端盖不受磨损。
技术参数
| 型号 | 转速(r/min) | 装球量(t) | 给料粒度(mm) | 出料粒度(mm) | 处理能力(t/h) | 电机功率(kw) | 重量(t) |
| Ф900×1800 | 42 | 1.4 | ≤20 | 0.075-0.89 | 0.65-2 | 18.5 | 3.6 |
| Ф900×2100 | 41 | 1.7 | ≤15 | 0.075-0.83 | 0.7-3.5 | 15 | 3.9 |
| Ф900×3000 | 41 | 2.7 | ≤20 | 0.075-0.89 | 1.1-3.5 | 22 | 4.5 |
| Ф1200×2400 | 36 | 3.5 | ≤25 | 0.075-0.6 | 1.5-4.7 | 30 | 11.5 |
| Ф1200×2800 | 31 | 6.8 | ≤25 | 0.075-0.6 | 1.5-5 | 37 | 13 |
| Ф1200×4500 | 32 | 5.5 | ≤25 | 0.074-0.4 | 1.6-5.8 | 55 | 13.8 |
| Ф1500×3000 | 31 | 6.8 | ≤25 | 0.074-0.4 | 2-7 | 75 | 17 |
| Ф1500×4500 | 27 | 10.5 | ≤25 | 0.074-0.4 | 3.5-8 | 110 | 21 |
| Ф1500×5700 | 27 | 15 | ≤25 | 0.074-0.4 | 3.5-10 | 130 | 24.7 |
| Ф1830×3000 | 26 | 13 | ≤25 | 0.074-0.4 | 4-12 | 160 | 28 |
| Ф1830×3600 | 26 | 15 | ≤25 | 0.075-0.4 | 5-13 | 160 | 33.5 |
| Ф1830×4500 | 26.5 | 17 | ≤25 | 0.075-0.6 | 5.5-20 | 185 | 35 |
| Ф1830×7000 | 26 | 25 | ≤25 | 0.074-0.4 | 6.5-22 | 210 | 36 |
| Ф2100×3600 | 24 | 21 | ≤25 | 0.074-0.4 | 6.5-22 | 185 | 46.8 |
| Ф2200×5500 | 21 | 30 | ≤25 | 0.074-0.4 | 10-20 | 245 | 48.5 |
| Ф2200×6500 | 21.7 | 35 | ≤25 | 0.074-0.4 | 14-26 | 380 | 52.8 |
| Ф2200×7500 | 21 | 33 | ≤25 | 0.074-0.4 | 16-30 | 380 | 56 |
| Ф2400×3000 | 20.6 | 30 | ≤25 | 0.075-0.4 | 15-50 | 245 | 59 |
| Ф2400×4500 | 21 | 33 | ≤25 | 0.074-0.4 | 15-60 | 380 | 65 |
| Ф2700×3600 | 20.6 | 39 | ≤25 | 0.074-0.4 | 20-70 | 400 | 91.3 |
| Ф2700×4000 | 20.7 | 40 | ≤25 | 0.074-0.4 | 20-80 | 400 | 94 |
| Ф2700×4500 | 20.7 | 48 | ≤25 | 0.074-0.4 | 20-90 | 430 | 102 |
| Ф3200×4500 | 18 | 65 | ≤25 | 0.075-0.4 | 根据工艺条件 | 800 | 137 |
