介绍描述

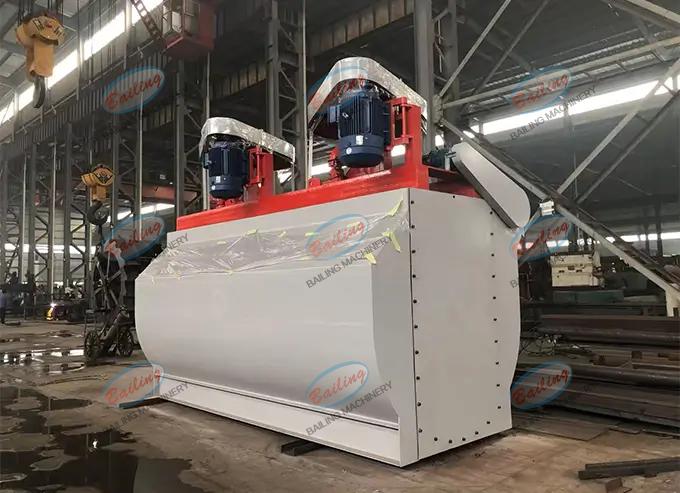

XJ型（又称A型、XJK型）浮选机，又名矿用机械搅拌式浮选机，它属于一种带辐射叶轮的空气自吸式机械搅拌浮选机，该机械式1950年从前苏联引进的，型式较老，虽经改进，但基本结构没变，近年已被一些新型浮选机取代，由于历史原因，其应用较早，目前仍在广泛应用，并早已形成系列产品。

产品优势

XJ型浮选机具有搅拌力强、药剂耗量较少，可以处理粗粒和较大密度的矿石、能适应复杂流程、应用广泛、指标稳定等优点。

设备结构

1、盖板上装有18-20个导向叶片（又称定子）。这些叶片倾斜排列，与半径呈60°交角，它们对叶轮甩出的矿浆流具有导向所用。在盖板上的两导向叶片之间开有18-20个循环孔，供矿浆循环用，由此可增大充气量。
2、叶轮与盖板导向叶片的间隙一般为5-8mm，过大会对吸气量和电耗产生不利影响。通常将叶轮、盖板、主轴、进气管和空气管等充气搅拌零件组装成一个整体部件，可使叶轮和盖板同心装配，以保证叶轮与盖板导向叶片之间的间隙符合要求，且便于检修和更换。
3、在空气筒下部，有一个调节矿浆循环量的循环孔，并用闸板控制循环量。

工作原理

XJ型浮选机每两槽构成一个机组，第一槽带有进浆管以抽吸矿浆，亦称抽吸槽或吸入槽；第二槽为自流槽或直流槽。在第一槽与第二槽之间设有中间室，矿浆在下面是连接的，叶轮安装在主轴下端，主轴上端有皮带轮，用电动机带动旋转。空气由进气管吸入，每组浮选槽的矿浆水平面由闸门调节，叶轮上方装有盖板和空气筒（又称竖管）。空气筒上开有孔，用来安装进浆管，中矿返回管或用作矿浆循环，孔的大小可通过拉杆调节。

3D动画

技术参数
