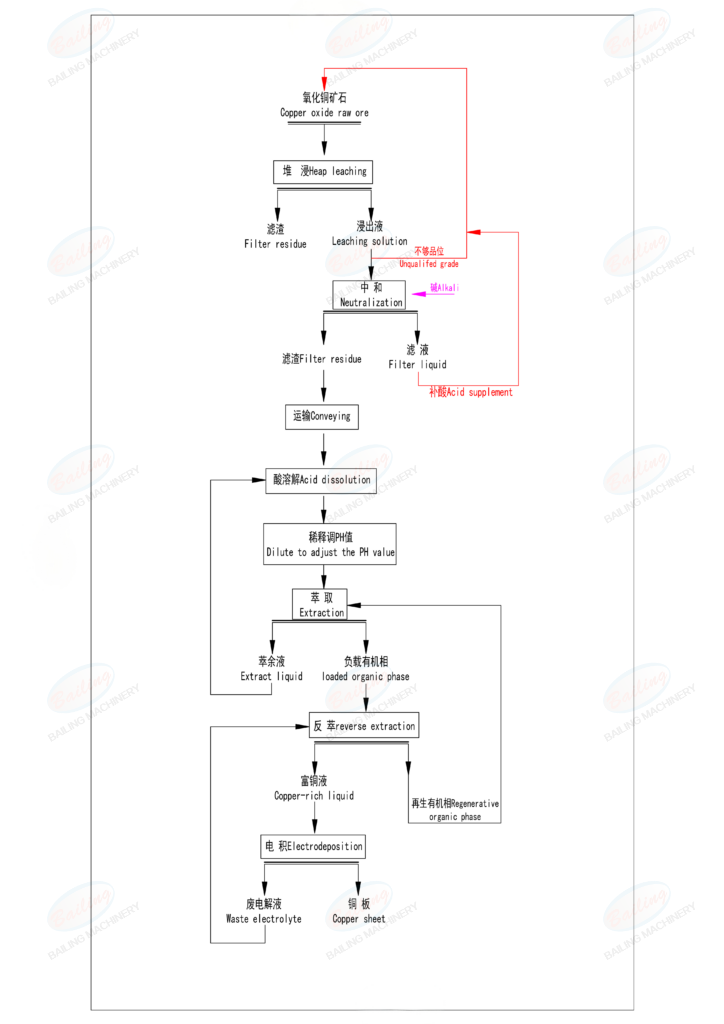

氧化铜电积工艺

原矿给入原矿仓,经给料机进入颚破，破碎后产品通过皮带输送机给到一段单缸圆锥破中碎，中碎产品通过皮带输送机送入振动筛，筛上产品经皮带输送机返回二段单缸圆锥破细碎，细碎产品经皮带输送机给入振动筛形成闭路。筛下合格粒径矿石通过皮带输送机送入地仓。破碎、筛分系统产生的粉尘经过脉冲除尘器的过滤后排入大气。

中转仓内物料经给料机输送至一段球磨机，球磨机排矿进入矿浆池，通过泵打入旋流器分级，旋流器底流返回球磨机形成闭路，旋流器溢流进入浓密机，浓密机底流经泵打入浸出槽。浸出槽内加入硫酸浸出，浸出矿浆经过四次真空带式过滤机逆流洗涤过滤，分离出硫酸铜浸出液和尾渣，尾渣输送出厂，浸出液进入贵液池。

贵液池的浸出液泵入原液池储存，然后通过泵输送至萃取槽混合室与有机相充分混合，浸出液经过二级逆流萃取后。萃余液经过澄清除油后泵入贫液池，作为浸出洗涤液用。负载有机相经一级洗涤，自流至负载有机相储槽，澄清后的负载有机相作反萃剂进行反萃，反萃后经过滤除油后得到电积前富铜液。

电积前富铜液经泵送至板式换热器，再进入高位槽，自流进入各个电积槽，不溶阳极板采用Pb-Ca-Sn三元合金材质，阴极采用加工的始极片。阳极板和阴极板按极距由行车吊入电积槽进行电积作业，经过一个周期后，阴极被送至洗板槽洗涤，洗涤后的阴极经剥离机、整平机后成为阴极铜，包装后送至成品库。
