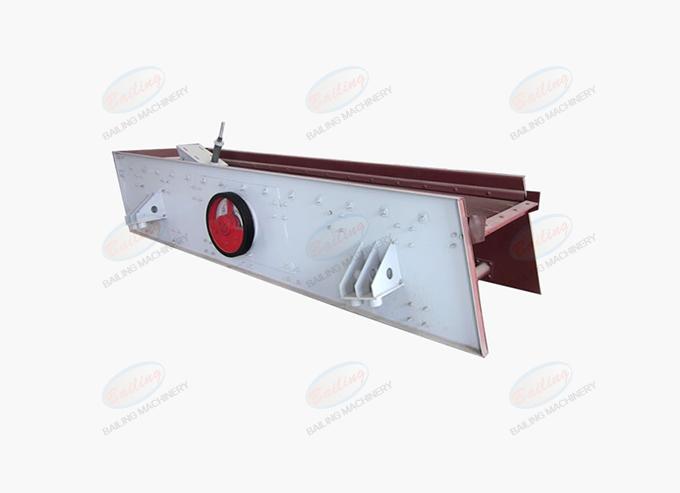

介绍描述
YKN系列圆振动筛是在二十多年振动筛设计经验基础上，结合国际的振动筛制造技术开发成功的高强度大激振力的圆振动筛。适用于处理含水分不大于5%、块度大、散密度大的各种矿石、岩石等，主要用于建材、矿山、化工、水泥等工业部门的筛分作业。

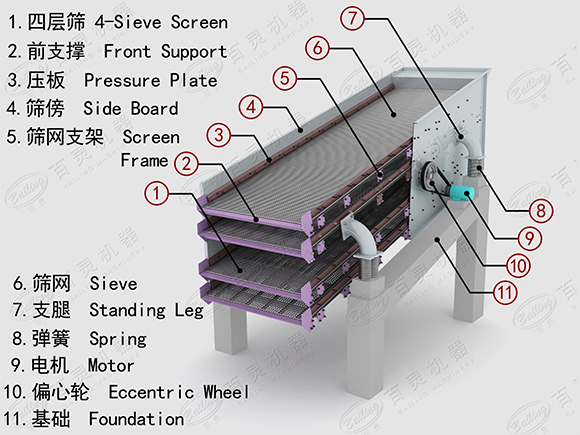

设备结构
产品优势
振幅更大，效率更高
激振器采用外置式块偏心结构，相对轴偏心振动器提高了激振力，减轻了重量，振幅更大，筛分效率更高。激振器通过调整副偏心块的数量，可满足不同激振力要求，适应不同振幅要求。
优化设计，运行平稳
运用有限元分析技术对筛框进行优化计算。电机与激振器联接采用挠性联轴器，使力矩的传动没有轴向力的传递，从而运行更平稳。
维修方便，安装灵活
采用同步齿形带结构，与齿轮同步器相比，重量轻，维修方便。激振器之间用万向节联接，安装更换灵活。
受力均匀，强度大
侧板采用整体折弯件，不易产生焊接裂纹。侧板与横梁、前后横撑之间采用环槽铆钉联接，整体受力均匀，强度大。
技术参数
| 型号 | 筛网面积（m²） | 安装倾角（°） | 筛孔尺寸（mm） | 最大筛分粒径（mm） | 振动次数（r/min） | 双振幅（mm） | 装机功率（kW) | 处理能力（t/h） |
| 2YKN1860 | 2×10.8 | 20 | 5~150 | 400 | 800-900 | 5~9 | 22 | 70~400 |
| 3YKN1860 | 3×10.8 | 20 | 5~150 | 400 | 800-900 | 5~9 | 22 | 70~400 |
| 4YKN1860 | 4×10.8 | 20 | 5~150 | 400 | 800-900 | 5~9 | 30 | 70~400 |
| 2YKN2160 | 2×12.6 | 20 | 5~150 | 400 | 800-900 | 7~11 | 30 | 100~600 |
| 3YKN2160 | 3×12.6 | 20 | 5~150 | 400 | 800-900 | 7~11 | 37 | 100~600 |
| 4YKN2160 | 4×12.6 | 20 | 5~150 | 400 | 800-900 | 7~11 | 45 | 100~600 |
| 2YKN2460 | 2×14.4 | 20 | 5~150 | 400 | 800-900 | 7~11 | 30 | 150~850 |
| 3YKN2460 | 3×14.4 | 20 | 5~150 | 400 | 800-900 | 7~11 | 37 | 150~850 |
| 4YKN2460 | 4×14.4 | 20 | 5~150 | 400 | 800-900 | 7~11 | 45 | 150~850 |
| 2YKN3075 | 2×21.6 | 20 | 5~120 | 300 | 700-900 | 7~10 | 2×45 | 200~1200 |
| 3YKN3075 | 3×21.6 | 20 | 5~120 | 300 | 700-900 | 7~10 | 2×45 | 200~1200 |
| 2YKN3672 | 2×25.92 | 20 | 5~120 | 300 | 700-900 | 7~10 | 2×45 | 240~1650 |
| 3YKN3672 | 3×25.92 | 20 | 5~120 | 300 | 700-900 | 7~10 | 2×45 | 240~1650 |
注：技术参数如有变动，恕不另行通知。

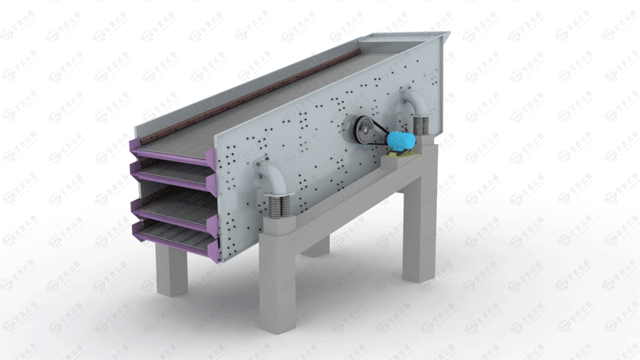

工作原理
YKN系列振动筛主要由电机传动部，中间轴部件，挠性联轴器，激振器组件，筛框组件等部分组成。
YKN系列振动筛采用偏心块作激振源来带动筛体作圆振动，其工作原理是：筛框通过弹性支撑在底座（或基础）上，偏心块件安装在轴上，轴通过轴承和轴承座安装在筛框的侧板上，主轴旋转时带动偏心块旋转，偏心块产生的惯性力迫使筛框产生振动。随着电动机连续运行，筛机作近似圆轨迹运动，实现筛分作业。
