颚式破碎机

颚式破碎机

颚式破碎机中的PE系列用于粗破,PEX系列用于中、细破碎,各款机器造型美观、质量过硬,达到同类产品领先水平。在矿山领域一般用来对坚硬或中硬矿石进行粗碎或中碎,破碎抗压强度不超过320兆帕的各种物料。

⌈ 进料粒度 ⌋:≤1200 mm

⌈ 生产能力 ⌋:1-1000 t/h

⌈ 应用范围 ⌋:广泛运用于矿山、冶炼、建材、公路、铁路、水利和化学等行业。

⌈ 适用物料 ⌋:花岗岩、白云岩、河卵石、石英石、铁矿石、方解石等物料。

国内贸易部:0371-6688888318203672157

突出优势

  • 整体铸钢工艺,可靠又美观

    颚破的核心承重部件——动颚体和轴承座,我们均采用优质的高锰钢铸件,该工艺不仅可以确保破碎机无缝对接,还大大增加了易损件的耐用性。

  • 优化腔型结构,高效节能

    破碎腔深而且无死区,进料和破碎比大,优化动颚的运动轨迹参数,使设备在相同能耗下破碎效率更高,单机节能15%—30%,系统节能一倍以上。

  • 保护装置,安全应对过载

    颚式破碎机的肘板既是传力部件,也是保护装置。当破碎机内落入不能破碎或不能承受的物料时,肘板自动折断,破碎机停止工作,避免了机器的损坏,保证生产安全。

  • 排料口调整灵活,一机多用

    垫片式排料口调整装置,使排料口调整范围大,增强了设备使用灵活性,一机多用,符合客户对多种加工要求。

  • 齿形护板设计,产量更高

    最新采用了齿形护板,增大了颚板的有效长度,使得出料粒度均匀,产量更高。

  • 润滑系统安全,维护方便

    设备采用油脂集中润滑,安全可靠,部件更换方便,保养工作量小。机器整体结构简单,稳定性更强。

设备构成

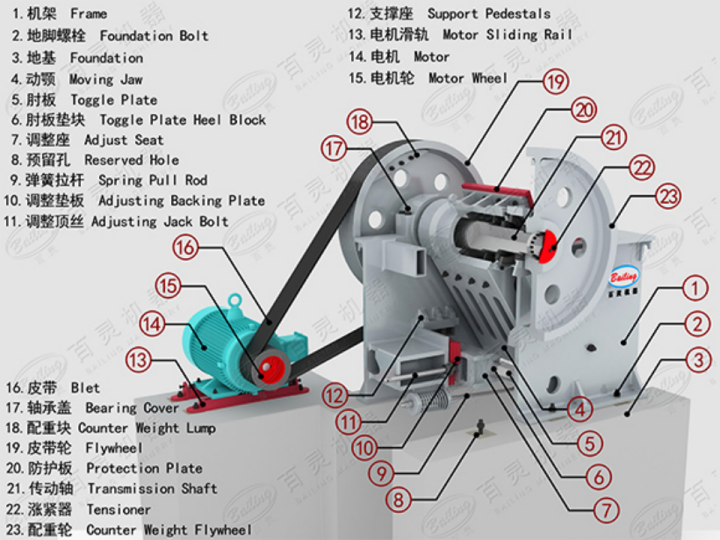

颚式破碎机主要由机架、偏心轴、大皮带轮、飞轮、侧护板、肘板、肘板后座、调隙螺杆、复位弹簧、固定颚板与活动颚板等部件组成。

鄂破剖面图
破碎生产线

工作原理

PE、PEX系列颚式破碎机是由固定颚板、活动颚板和边护板组成破碎腔,以电动机为动力,通过电动机皮带轮,由三角带和槽轮驱动偏心轴,使动颚按预定轨迹作往复运动,从而将进入破碎腔内的物料予以破碎,并通过下部的排料口将成品物料排出。

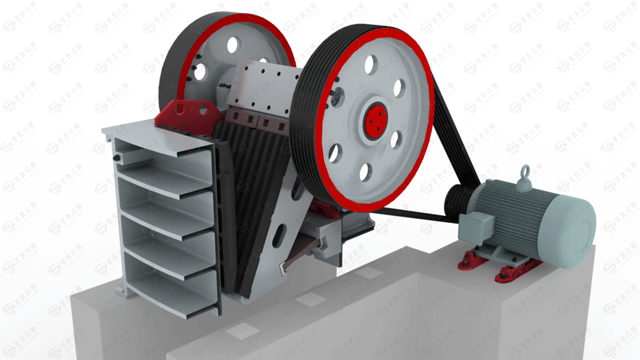

颚式破碎机动图

产品视频

技术参数

型号 进料口尺寸(mm) 最大进料粒度(mm) 排料口调整范围(mm) 处理能力(t/h) 电动机功率(kw) 总重量(t) 外形尺寸(长×宽×高)(mm)
PE-150×250 150×250 125 10-40 1-3 5.5 1.5 1000×870×990
PE-250×400 250×400 210 20-60 5-20 15 2.8 1300×1090×1270
PE-400×600 400×600 340 40-100 16-60 30 7 1730×1730×1630
PE-400×900 500×900 340 40-100 40-110 55 7.5 1905×2030×1658
PE-500×750 500×750 425 50-100 40-110 55 12 1980×2080×1870
PE-600×900 600×900 500 65-160 50-180 55 17 2190×2206×2300
PE-750×1060 750×1060 630 80-140 110-320 110 29 2660×2430×2800
PE-900×1060 900×1060 685 230-290 230-390 110 33 2870×2420×2940
PE-900×1200 900×1200 750 95-165 220-450 110 52 3380×2870×3330
PE-1000×1200 1000×1200 850 195-265 315-500 110 55 3480×2876×3330
PE-1200×1500 1200×1500 1020 150-350 400-800 160-220 100.9 4200×3300×3500
PE-1500×1800 1500×1800 1200 220-350 500-1000 280-355 122 5160×3660×4248
PE-1600×2100 1600×2100 1500 300-400 1300-2200 350-380 150.6 6210×4013×4716
PEX-150×750 150×750 120 18-48 8-25 15 3.8 1200×1530×1060
PEX-250×750 250×750 210 25-60 13-35 30 5.5 1380×1750×1540
PEX-250×1000 250×1000 210 25-60 16-52 30 7 1560×1950×1390
PEX-250×1200 250×1200 210 25-60 20-61 37 9.7 2140×1660×1500
PEX-300×1300 300×1300 250 20-90 16-105 55 15.6 2720×1950×1600

注:针对不同物料,生产能力有所差异,详细了解请咨询:0371-66888883

工程案例

产品展示

刚加工好的颚式破碎机

柴油机驱动的颚式破碎机

柴油机驱动的移动式颚式破碎机

仓库中的颚式破碎机

说明:我公司生产的颚式破碎机可适应不同场合的需求,欢迎来电咨询:0371-6688 8883

我们承诺

1.售前服务,积极为客户提供技术资料支持,免费提供方案设计及投资报价预估。

2.公司派遣专业技术工程师免费进行现场指导安装、调试,最大程度保障设备在安装过程中的安全,协助调试到设备最佳使用状态。

3.公司免费培训机器操作、检查、保养、维修等技能。

4.设备使用过程中遇到问题,我们承诺24小时内响应,积极协助解决。

5.对所有用户定期回访,跟踪产品使用情况,确保设备保持最佳工作状态,帮客户实现最大效益。
