反击式破碎机

反击式破碎机

反击式破碎机设计为三腔破碎区,能破碎抗压强度不超过350Mpa、边长100-400 mm以下的各种粗、中、细物料,破碎比大,加工成品呈立方体,无张力和裂缝,粒型均匀。反击式破碎机主要用于破碎生产线的第二段破碎,作为颚式破碎机加工后的物料的“候补破碎设备”。

⌈ 进料粒度 ⌋:≤400 mm

⌈ 生产能力 ⌋:10-350 t/h

⌈ 应用范围 ⌋:广泛用于矿山、铁路、能源、水泥、化工、建筑等行业的破碎工艺,以及水电、高速公路等行业的石料生产线。

⌈ 适用物料 ⌋:花岗岩、石灰石、混凝土、铜矿石、硅石、铁矿石等物料。

国内贸易部:0371-6688888318203672157

突出优势

  • 高铬板锤,使用寿命更长

    反击破板锤是由高铬材料与耐磨材质复合工艺浇注而成,并经过严格的热处理,具有良好的耐磨性和热冲击性能;转子设计为无缝连接,刚性强,转动惯性大,使用寿命更长。

  • 保险装置,降低过载风险

    反击破的自重式保险装置,在非破碎物料进入破碎腔时,前后反击架后退,非破碎物从机内排出;破碎机恢复工作后,反击架借助自重保险装置自动回到正常工作位置,避免了机器的过载风险及停机带来的损失。

  • 产品粒型完美,高效节能

    设备进料口大、破碎腔高,使用范围广;反击衬板设计了独特的齿形,产品形状呈立方体,颗粒形状好,出料粒度可自主调节,简化破碎流程,效率更高。

设备构成

反击式破碎机主要由由机壳、转子和反击板组成。在生产线中一般要与给料机、颚式破碎机、振动筛搭配使用。

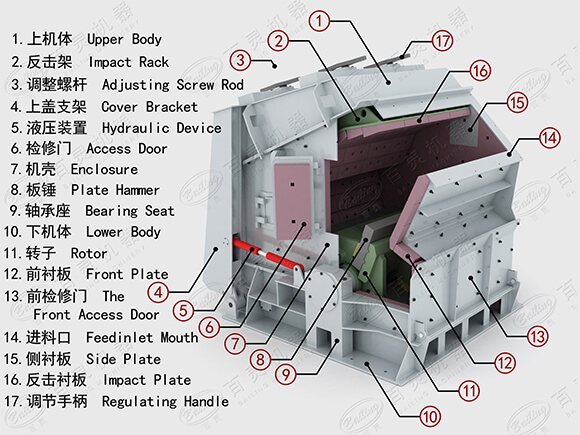

反击破剖面图

反击破流程图

工作原理

反击式破碎机是一种利用冲击能来破碎物料的破碎机械。工作时,在电动机的带动下,转子高速旋转,物料进入板锤作用区时,与转子上的板锤撞击破碎,后又被抛向反击装置上再次破碎,然后又从反击衬板上弹回到板锤作用区重新破碎,此过程重复进行,物料由大到小进入一、二、三反击腔重复进行破碎,直到物料被破碎至所需粒度,由出料口排出。调整反击架与转子之间的间隙可达到改变物料出料粒度和物料形状的目的。



技术参数

型号 规格(mm) 进料口尺寸(mm) 最大进料边长(mm) 生产能力(t/h) 电机功率(kw)
PF-0607 Φ644×740 320×770 100 10-20 30
PF-0807 Φ850×700 400×730 300 15-30 30-45
PF-1008 Φ1000×800 400×830 300 30-50 37-55
PF-1010 Φ1000×1050 400×1080 350 50-80 55-75
PF-1210 Φ1250×1050 400×1080 350 70-120 110-132
PF-1212 Φ1250×1250 400×1300 350 100-150 132-160
PF-1214 Φ1250×1400 400×1430 400 130-180 160-200
PF-1315 Φ1320×1500 860×1520 400 160-250 180-260
PF-1320 Φ1320×2000 860×2030 400 300-350 300-375

注:针对不同物料,生产能力有所差异,详细了解请咨询:0371-66888883

工程案例

产品展示

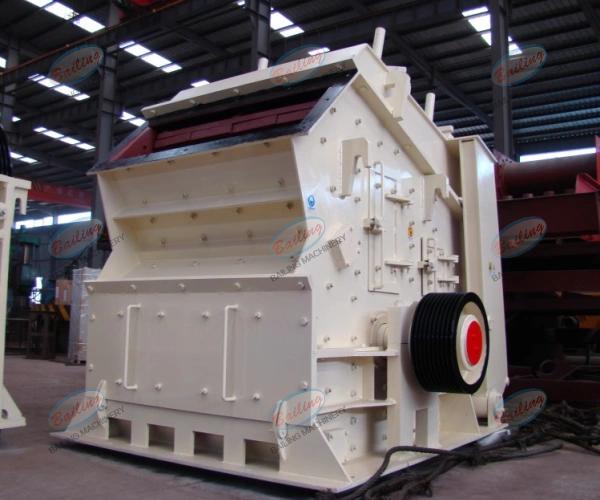

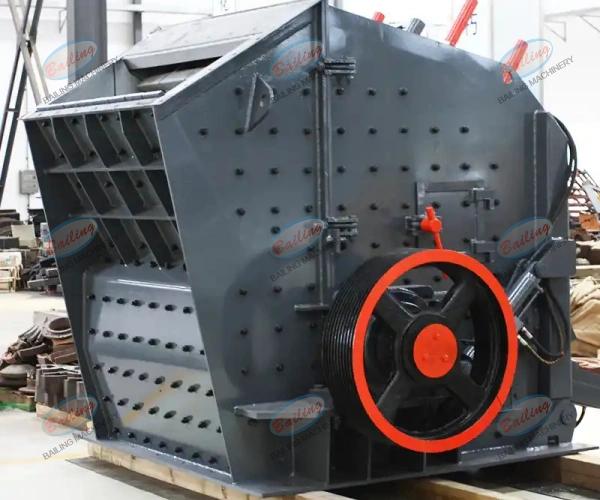

加工中反击式破碎机

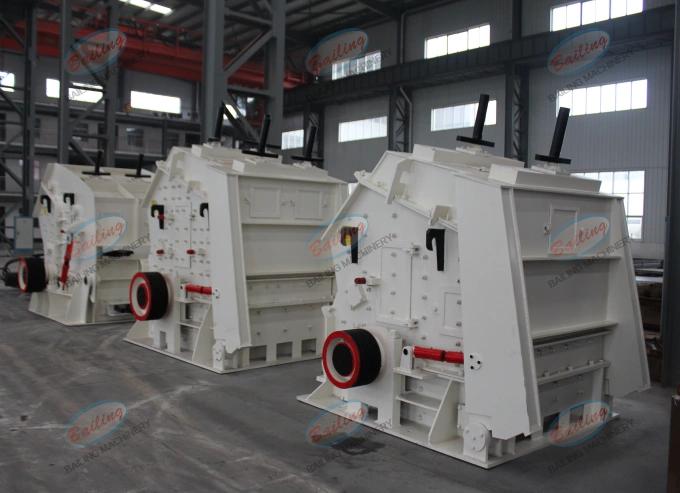

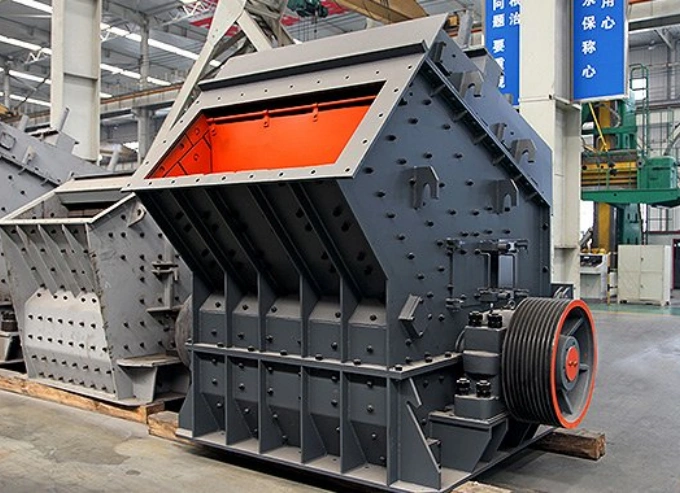

成品库中反击式破碎机
