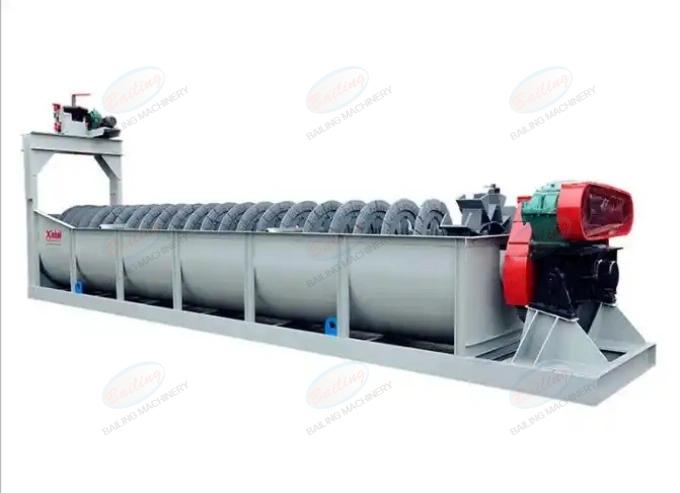

螺旋分级机

螺旋分级机是借助固体颗粒在液体中的沉淀速度不同,而进行机械分级的一种常用筛分选矿设备。 分级机主要有高堰式单螺旋和双螺旋、沉没式单螺旋和双螺旋四种分级机。其中高堰式分级机适用于粗粒分级,溢流最大粒度一般为0.4-0.15mm,沉没式分级机适用于细粒分级,溢流最大粒度一般在0.2mm以下。

⌈ 返砂产能 ⌋:140-11880 t/d

⌈ 溢流产能 ⌋:32-800 t/d

⌈ 应用范围 ⌋:广泛应用于选矿厂磨矿回路的分级以及洗矿、脱泥、脱水等作业。

国内贸易部:0371-6688888318203672157

突出优势

  • 变频控制技术、高效环保

    采用变频控制技术,操作便捷。在处理物料的时候,可以过滤掉大的杂料。负压生产,无粉尘污染,高效环保。

  • 维修率低、耐磨性强

    采用瓦片内衬,维修率低;底座采用槽钢,机体采用钢板焊接而成,质量好耐磨性高。

  • 操作可靠、方便、灵活

    螺旋轴的入水头、轴头采用生铁套,操作可靠;石粉质量易于控制,0.00–0.75mm石粉含量在2%-15%之间可调。

设备构成

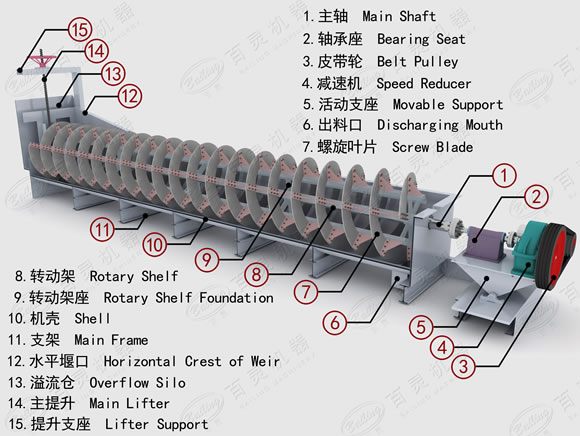

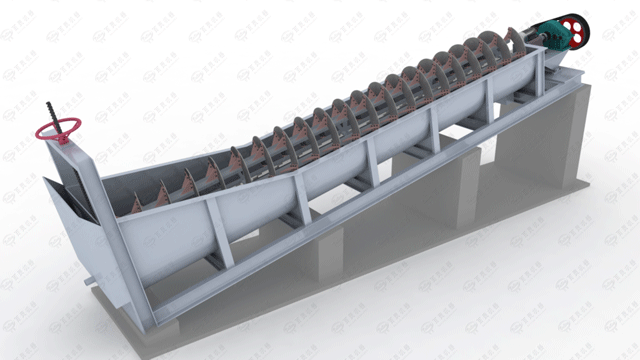

分级机主要由传动装置、螺旋体、槽体、升降机构、下部支座(轴瓦)和排矿阀组成。

1.传动装置:螺旋分级机是由电动机、减速机、圆柱齿轮副和伞齿轮构成。
2.螺旋(左、右):由空心轴、支架、螺旋叶片、衬铁等组成。空心轴由无缝钢管和轴颈、法兰盘焊接而成。使用中耐磨寿命是关键,衬铁采用耐磨材料制成。
3.下部支座:因其长期浸没在矿浆内工作,易磨损,经常维护更换是其主要特点。因此,本机采用活轴套、尼龙轴瓦结构。当轴套和轴瓦磨损后,用升降机构提起螺旋后十几分钟即可更换上一组新的套和瓦,方便维修更换。
4.水槽:由钢板和各种型钢焊接而成。水槽内盛有全部矿奖,并承受机体本身重量和全部负载,为此支撑水槽的地基建设十分重要。为避免因支撑不当造成水槽变形影响机器的运转起见,本机附有地基结构示意图,可作为地基设计的参考依据。
5.放水阀:为了必要时能从水槽内排出矿浆,在水槽下部设有放水阀,可随时将矿浆排出,正常生产时可关闭。
6.升降装置:它由电机、蜗轮减速器、伞齿轮副、丝母、丝杠等零部件组成。当分级机停止工作时,为避免矿浆内固体沉淀压住螺旋,产生过负荷操作,以及检修工作上的需要,设有升降装置。当分级机停车时,必须把螺旋由水槽中提起,使大部分螺旋离开矿浆,为保证升降装置的安全可靠,专备有行程终点开关,使升降行程能自行控制。当螺旋提起后,用钓钩将螺旋挂牢,以防脱落。当分级机停车时,升降装置启动能自动将螺旋提升至一定高度,分级机工作时升降装置也转动能将螺旋下降至工作位置,这样可保持传动零部件的寿命,防止空心轴因过负载荷而折断。是否需要装设联动控制电气装置,用户可根据具体条件确定,制造厂不供应本电气装置所需的零部件。

工作原理

螺旋分级机是借助于固体粒大小不同,比重不同,因而在液体中的沉降速度不同的原理,细矿粒浮游在水中成溢流出,粗矿粒沉于槽底。由螺旋推向上部排出,来进行机械分级的一种分级设备,能把磨机内磨出的料粉级于过滤,然后把粗料利用螺旋片旋片旋入磨机进料口,把过滤出的细料从溢流管子排出。

技术参数

型号 螺旋直径 螺旋转速(r/min) 返砂产能(t/d) 溢流产能 水利坡度 传动电机型号 传动电机功率 提升电机型号 提升电机功率 外形尺寸(mm) 重量(t)
FLG-508 508mm 8-12 140-260 32t/d 14-18(°) Y132M1-6 4(kw) 5340x680x1274 2.8
FLG-750 750mm 6-10 250-570 65t/d 14-18(°) Y132M2-6 5.5 6270x1240x1584 3.8
FLG-915 915mm 5-8 415-1000 110t/d 14-18(°) Y160M-6 7.5 7561x1267x2250 4.5
FLG-1200 1200mm 5-7 1165-1630 155t/d 17° Y160M-6 7.5 Y90L-4 1.5 7600x1560x2250 7.0
FLG-1500 1500mm 3.5-6 1830-2195 235t/d 17° Y160L-6 11 Y100L1-4 2.2 10200x1976x4080 9.5
FLG-2000 2000mm 3.5-5.5 3890-5940 400t/d 17° Y180L-6 15 Y100L2-4 3 10788x2524x4486 16.9
2FLG-1200 1200mm 5-7 2340-3200 310t/d 12° Y160M-6 7.5×2(kw) Y100L1-4 2.2 8230x3154x3110 15.84
2FLG-1500 1500mm 3.5-6 2280-5480 470t/d 12° Y160L-6 11×2 Y100L1-4 2.2 10410x3392x4070 21.11
2FLG-2000 2000mm 3.5-5.5 7780-11880 800t/d 12° Y180L-6 15×2 Y100L2-4 3 10788x4595x4486 36.4

注:针对不同物料,处理能力有所差异,详细了解请咨询:0371-66888883

现场图片

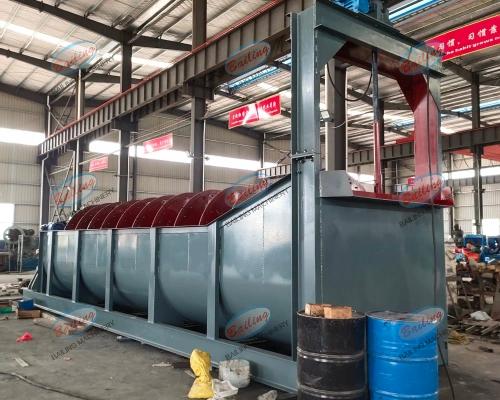

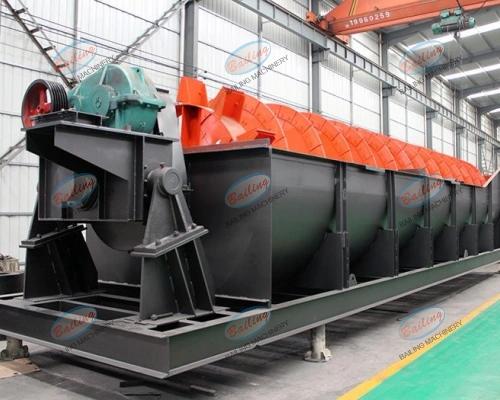

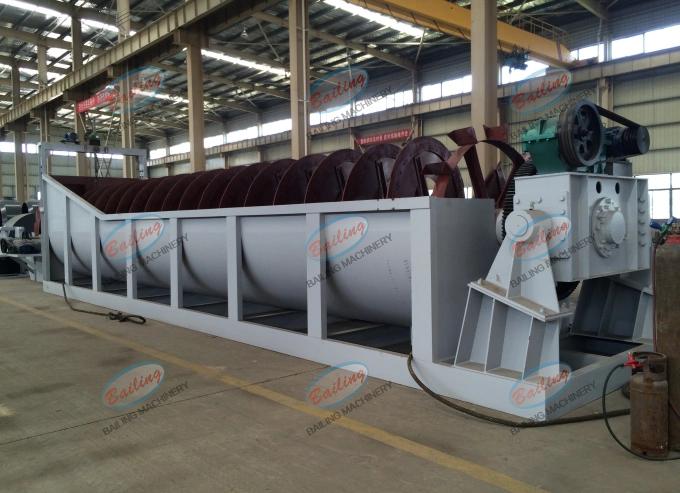

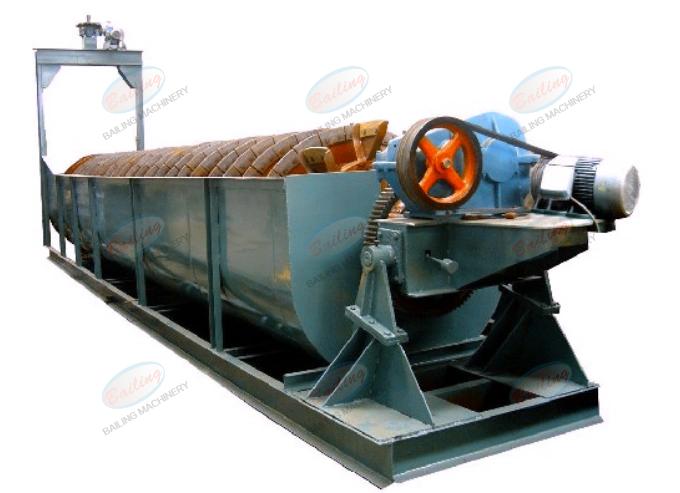

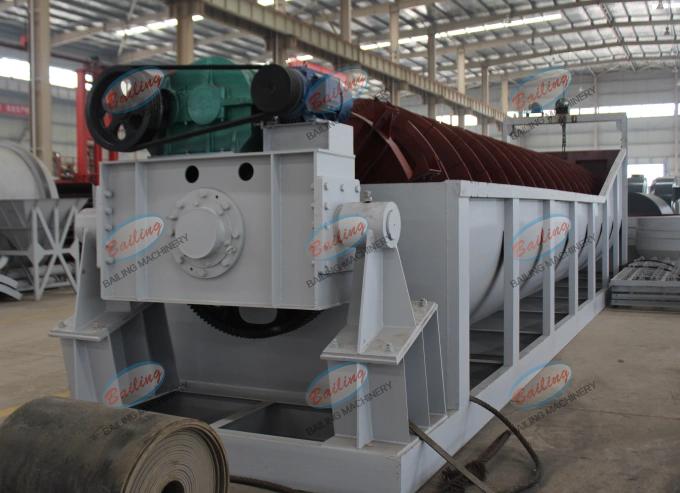

百灵螺旋分级机车间成品图

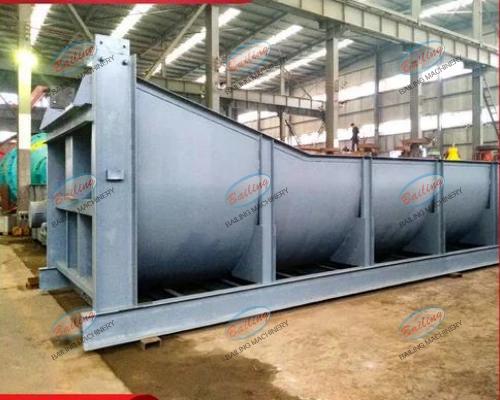

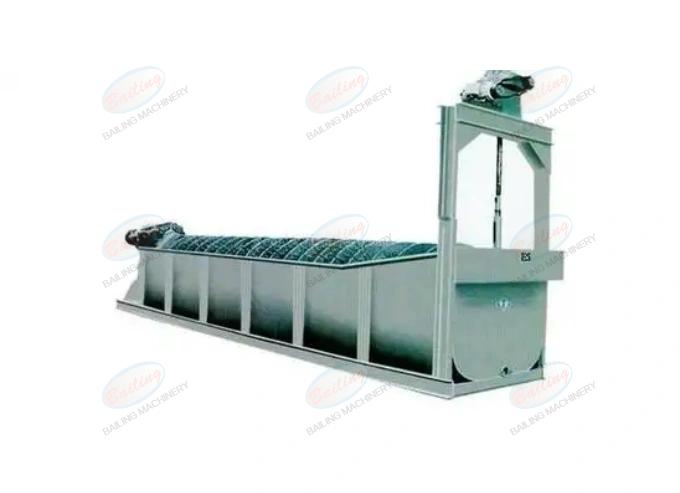

百灵2FLG-2000螺旋分级机应用现场

我们承诺

1.售前服务,积极为客户提供技术资料支持,免费提供方案设计及投资报价预估。

2.公司派遣专业技术工程师免费进行现场指导安装、调试,最大程度保障设备在安装过程中的安全,协助调试到设备最佳使用状态。

3.公司免费培训机器操作、检查、保养、维修等技能。

4.设备使用过程中遇到问题,我们承诺24小时内响应,积极协助解决。

5.对所有用户定期回访,跟踪产品使用情况,确保设备保持最佳工作状态,帮客户实现最大效益。
